サブフレーム結合前の最終チェック

-

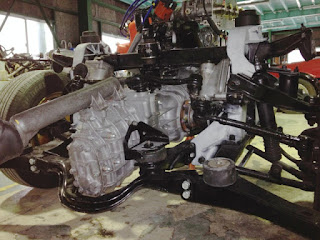

エンジンが完成し、ミッションと結合されてサブフレームに載りました。



エキパイは、耐熱ホワイトでペイントして、60-70年代アレンジ。オレンジのカムカバーと白のエキパイのコントラストはレーシーで想像通り。


エンジンマウント、ミッションマウントは全て新品に換えたので、オイルパンがサブフレームと正確に平行になっています（マウントが減たると傾きます）。


フィン欠けを修正したオイルパンもスッキリ。


オルタネーターステーはフヂエンオリジナル（コレが後に凶と出ようとは）。ファンベルトのテンション調整も簡単で、グラツキも無く良い感じ。



さぁ、いよいよボディーとサブフレームの結合です。もう少しだ！
